1、概述

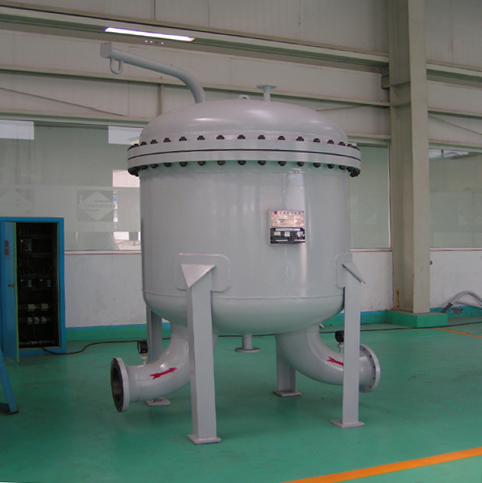

我公司研制的新型聚結分離器（QFL-J-10)，融合了國內外先進的相分離技術，采用高分子聚合物作濾材，有針對性地選擇油水親和特性，使該分離器不僅可以取代傳統的氣／液分離設備，而且能夠去除氣體中的微小固體顆粒并脫除其中的微小液滴，即使小至0．1μm的細微霧滴，也可有效地將之聚結成較大液滴，去除效果極佳。

2、遵循的標準和規范
2.1 《鋼制壓力容器》GB150-1998
2.2 《橢圓封頭》JB/T4729－1994
2.3 《化工法蘭標準》HG20615－97
2.4 《支承式支座》JB/T4724－92
2.5 《壓力容器安全技術監察規程》
    2.6 《天然氣脫水設計規范》SY/T0076-2003
    2.7 《原油和天然氣工程設計防火規范》GB50183-93
2.8 《石油化工自動化儀表選型》SH3005-1999
2.9 《過濾器一般技術條件》Q/JH0006-2003

3、設計參數
⑴流量：1500m3/h
⑵介質：天然氣
⑶工作溫度：-30～80℃
⑷設計壓力：2.0MPa
⑸過濾精度：10μm
⑹允許壓降：3000Pa
⑺防護等級：IP54
⑻材質：
殼體材料：碳鋼
過濾材料：聚結濾材（美國進口）
⑼防腐涂層：
外層：聚脲樹脂涂料
內層：1mm厚環氧樹脂防腐涂層
⑽連接法蘭：DN80 PN4.0 RF HG20615-97 (原料進、出口，）
            DN25 PN4.0 RF HG20615-97 (排放口）

4、過濾元件參數
聚結分離器的聚結過程主要靠聚結濾芯來實現。聚結濾芯采用疏油疏水聚結材料，使用多層過濾介質，具有過濾微小顆粒、聚結液體成分的雙重功能。含液氣體進入聚結分離器后從內到外經過聚結濾芯，氣體在壓力下穿過多層過濾介質，每層的平均孔徑逐漸增大。當液滴向開孔流動時，聚結成大的液滴，外層包裹的聚合物，起著排出聚結的液體污染物、防止氣體夾帶的作用。聚結出的大液滴順著最外層的保護層流向集液區。最后潔凈、干燥的氣體從聚結分離器出口排出，從而避免了液沫夾帶現象。
⑴聚結濾芯名稱：QLX-100
⑵聚結濾芯規格：φ150×820
⑶過濾精度：10μm
⑷濾芯數量：7個
⑸過濾面積：0.377m2/個  2.64m2/套

5、工作原理
含水氣體經管線至聚結分離器，由入口進入罐體，由內向外通過濾芯，經濾芯的聚結作用將氣體中夾帶的水分分離下來，潔凈氣體由出口流出，分離下來的水份靠重力作用沿濾芯外壁匯至罐體下部，罐底設有電磁閥，可定時自動排放所積水分。過濾器設有雙針壓力表一塊，可直接讀出過濾器進出口的壓差。過濾器安裝一個液位計，可清晰顯示出罐內水分的液位。

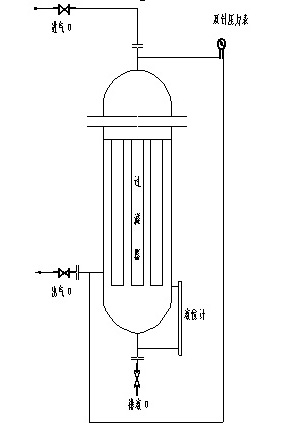

6、系統原理圖

7、性能指標
⑴、起始?jí)翰睿盒∮?500Pa
⑵、最大允許工作壓差：0.1MPa
⑶、過濾效果：對大于或等于1μm的固體顆粒的去除效率達到98％
              對大于或等于10μm的固體顆粒的去除效率達到99.99％
⑷、聚結能力：可分離粒徑小于1μm的液體霧滴
⑸、聚結效果：聚結分離器下游氣體中的含液量可降低至10ppmw
⑹、濾芯結構強度：大于0.2MPa

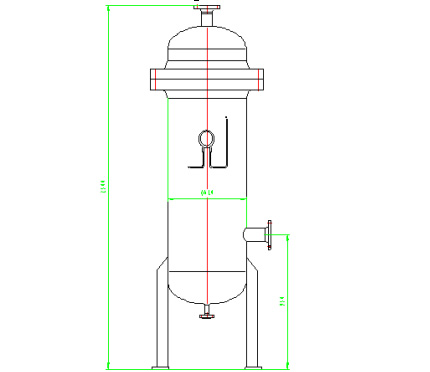

8、外形圖
